CB-EMPT
Entrada, medição, proteção e transformação
Subestação completa em um único invólucro, com transformador abrigado.
Dimensões aproximadas (C × P × A): 2.600 × 1.700 × 2.300 mm
Fabricação própria · Classe 15 kV
Cabines blindadas de média tensão
Subestação pronta para instalar, sem obra de alvenaria. Entrada, medição, proteção e transformação em um invólucro metálico projetado sob medida.
Apresentação
O que é a cabine blindada
É uma estrutura metálica fechada que abriga os equipamentos de entrada de energia em média tensão: recebe a energia da concessionária, faz a medição de consumo, o seccionamento e a proteção da instalação e, quando necessário, abriga também o transformador.

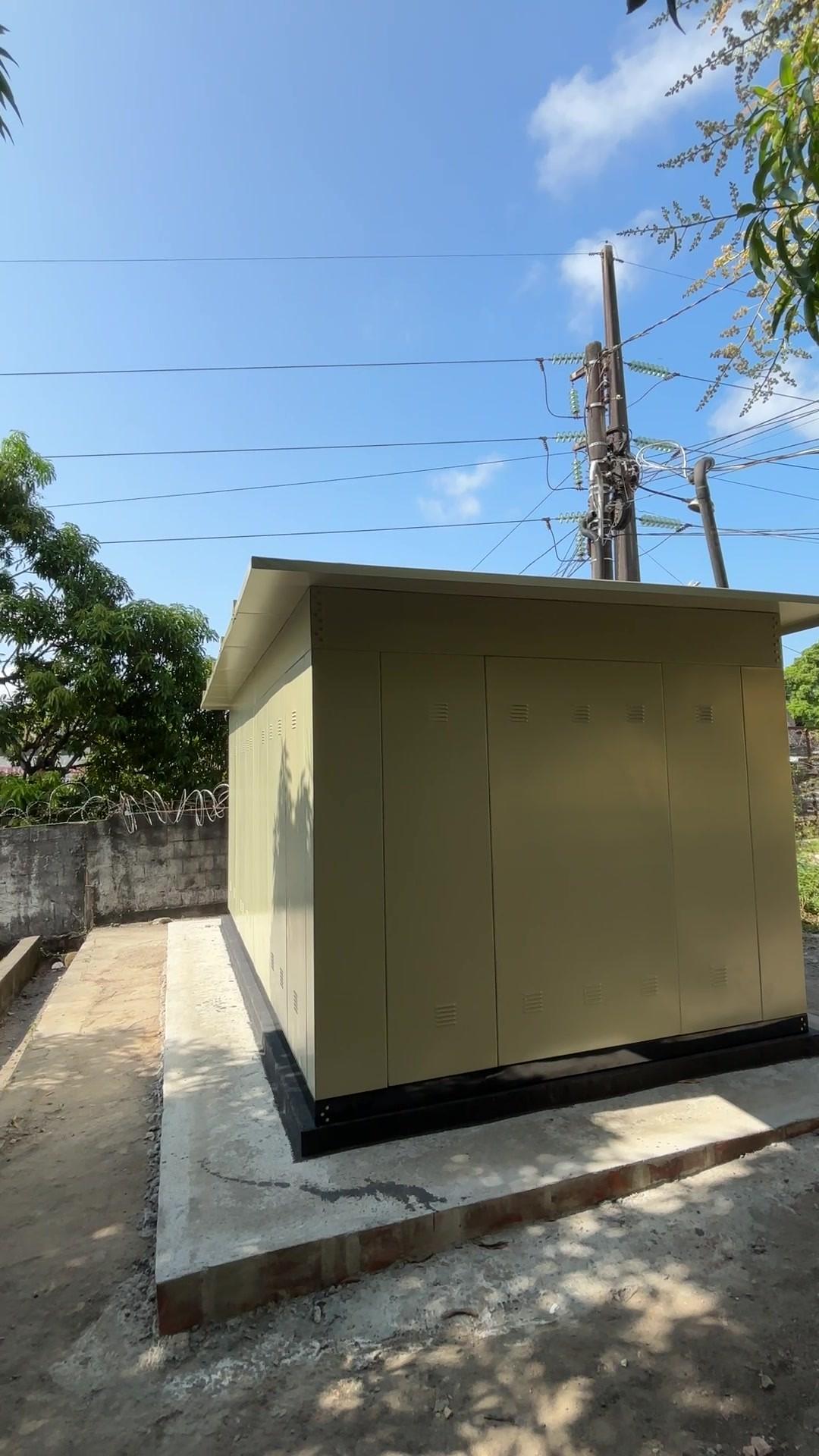

A Ativa projeta e fabrica cada cabine de acordo com a carga do cliente e a norma técnica da concessionária local. A cabine sai da fábrica montada e é assentada sobre base de concreto, reduzindo o prazo e a interferência na obra.
Aplicações
- Indústrias e galpões logísticos
- Supermercados, shoppings e centros comerciais
- Hospitais, clínicas e laboratórios
- Escolas, faculdades e hotéis
- Condomínios e empreendimentos imobiliários
- Consumidores do Grupo A em migração para o Mercado Livre de Energia
Vantagens
Em relação à subestação de alvenaria
Menos obra civil
Dispensa o abrigo em alvenaria. No local, apenas a base de concreto e as canalizações.
Menor prazo
Fabricação em paralelo com a obra. A instalação no local é feita em poucos dias.
Menor área ocupada
Layout compacto, com compartimentos otimizados para os equipamentos.
Pode ser realocada
Em caso de mudança de endereço ou de layout da planta, a cabine pode ser transportada.
Segurança

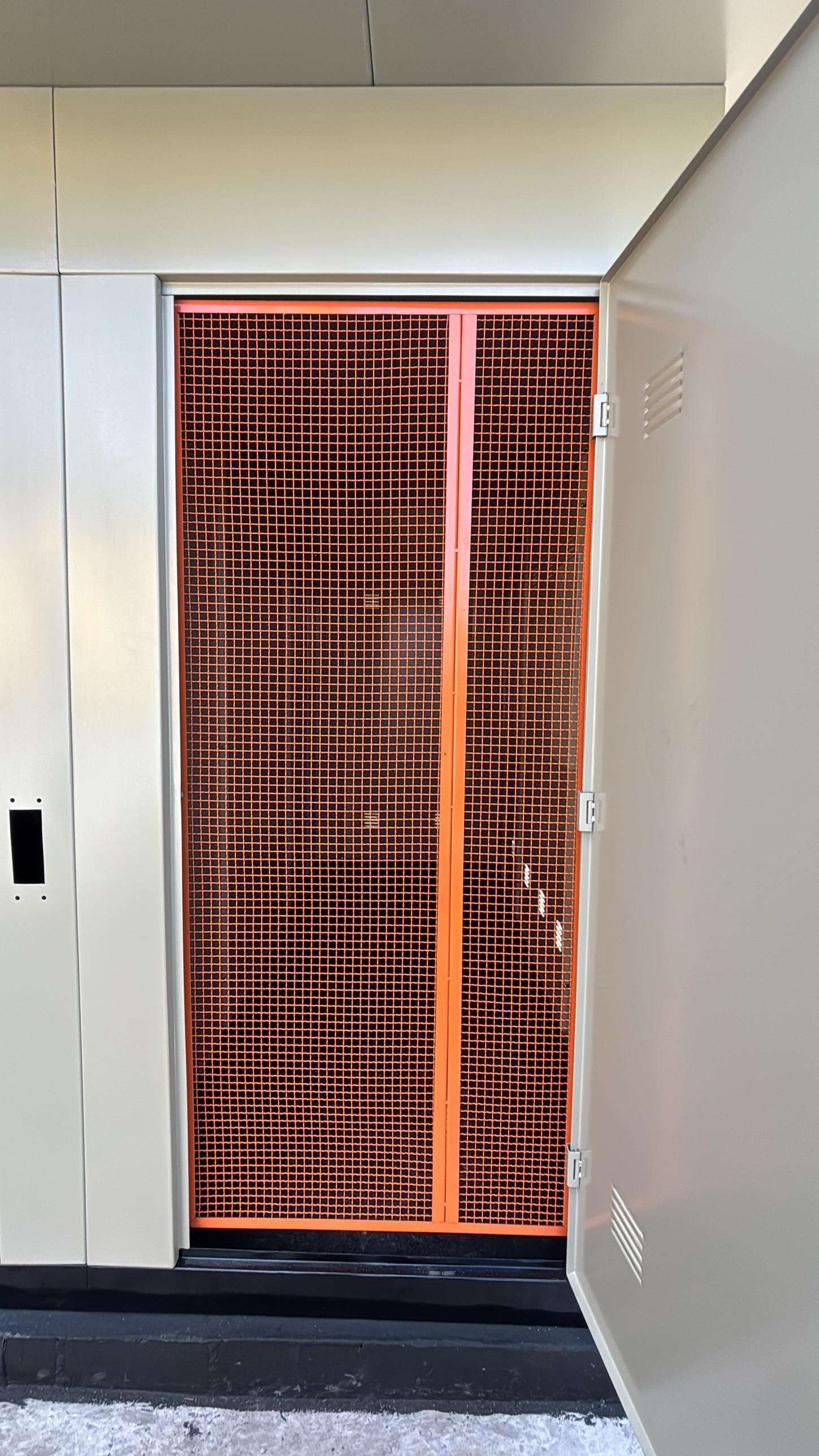

Compartimentos independentes, portas com fechadura e grade de proteção nas partes energizadas.
Solução completa
Um único responsável pelo projeto, pela fabricação e pelo acompanhamento da aprovação na concessionária.
Construção
Características construtivas
Fabricação Ativa

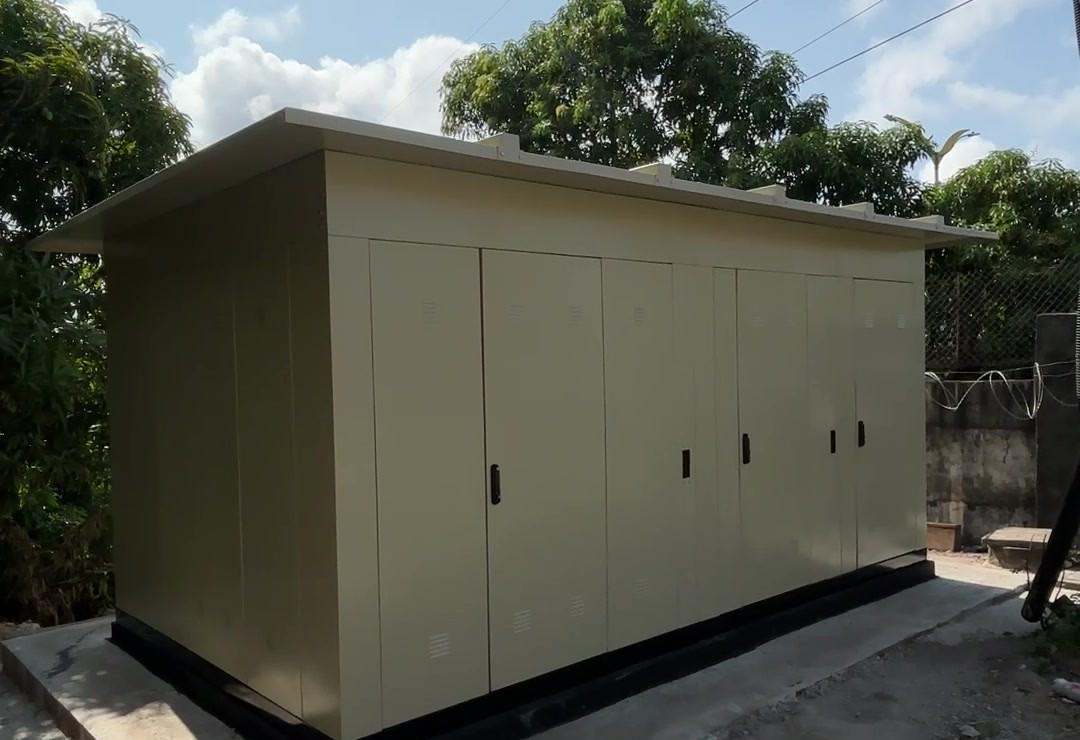

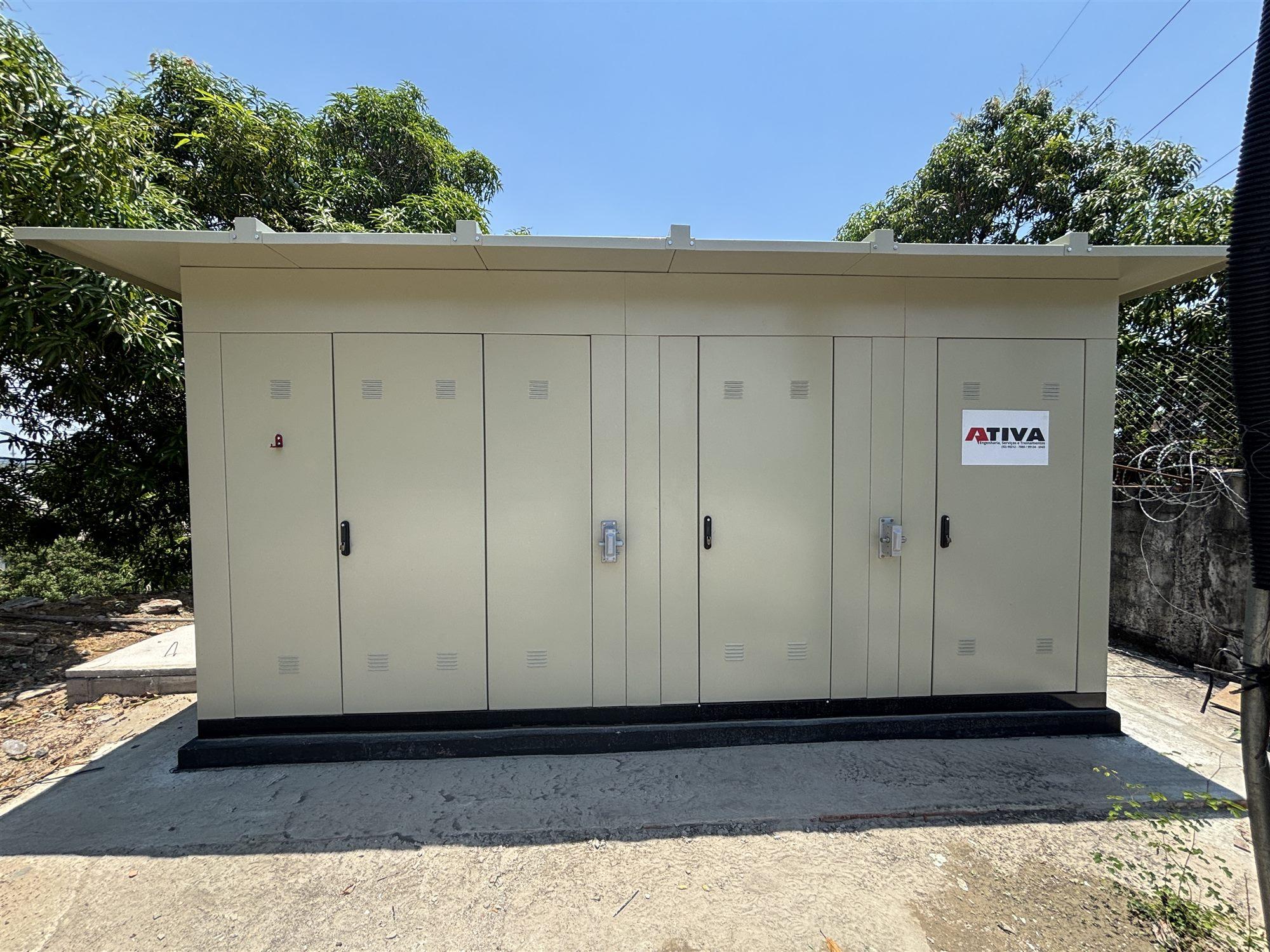

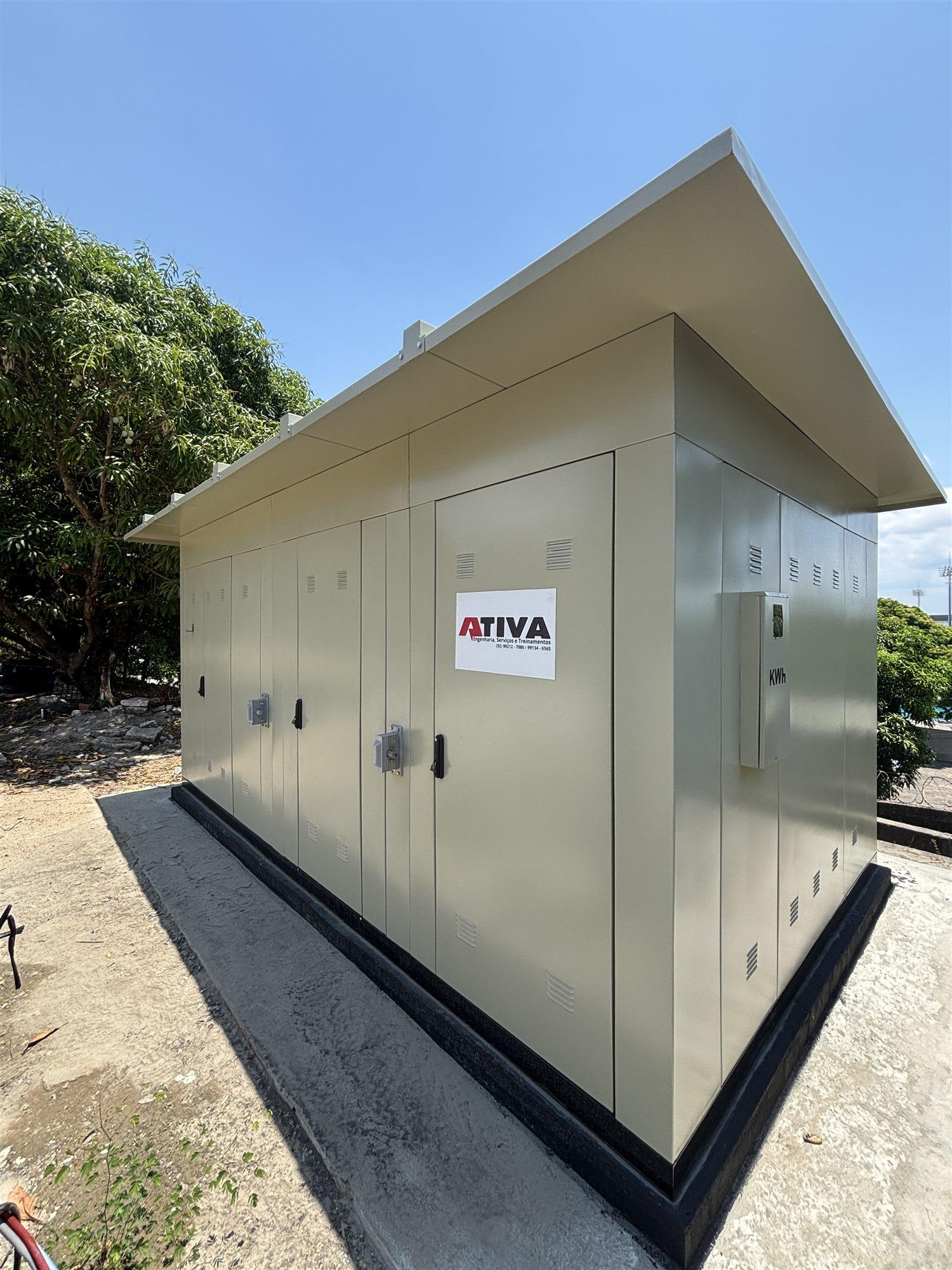

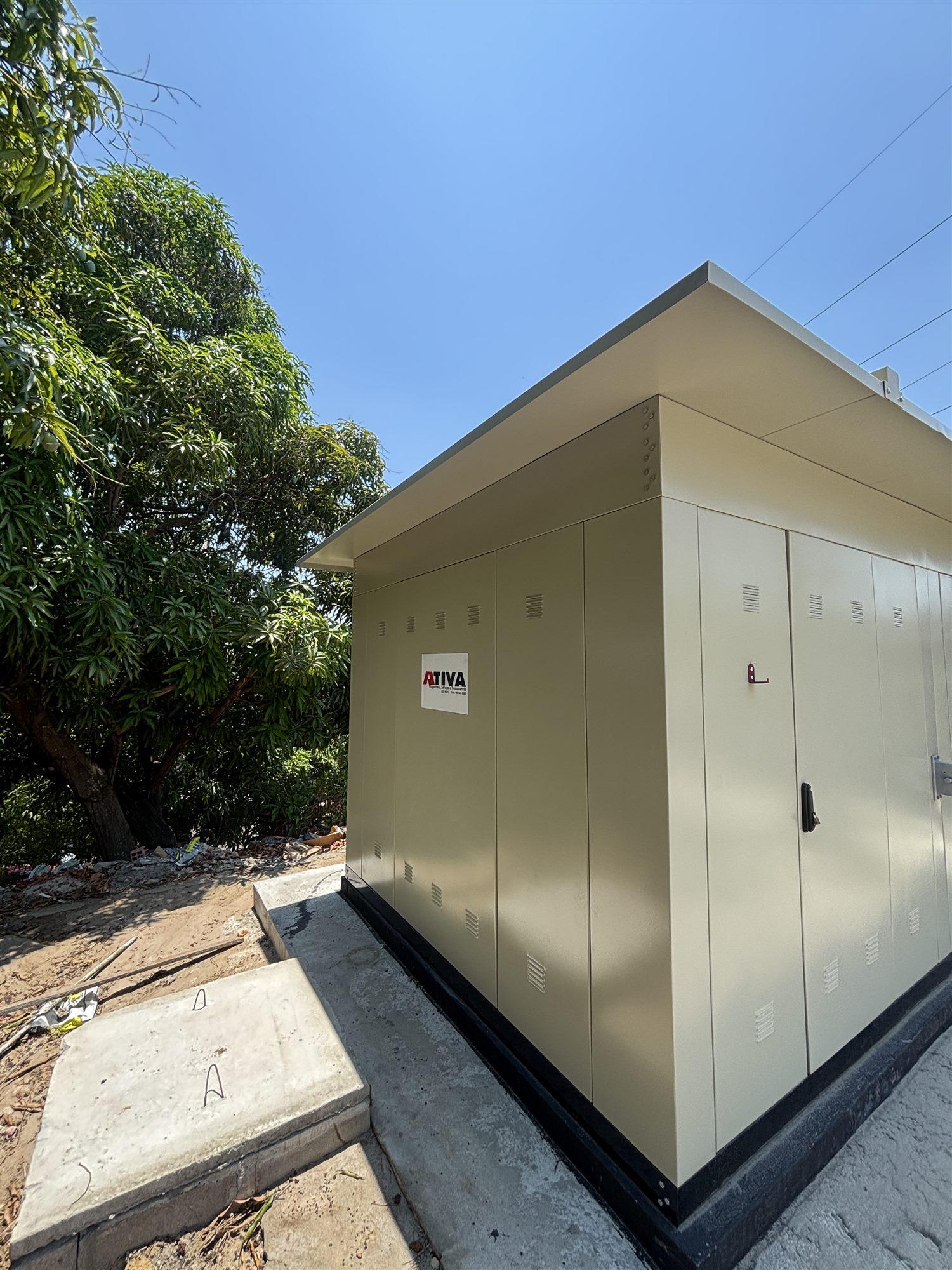

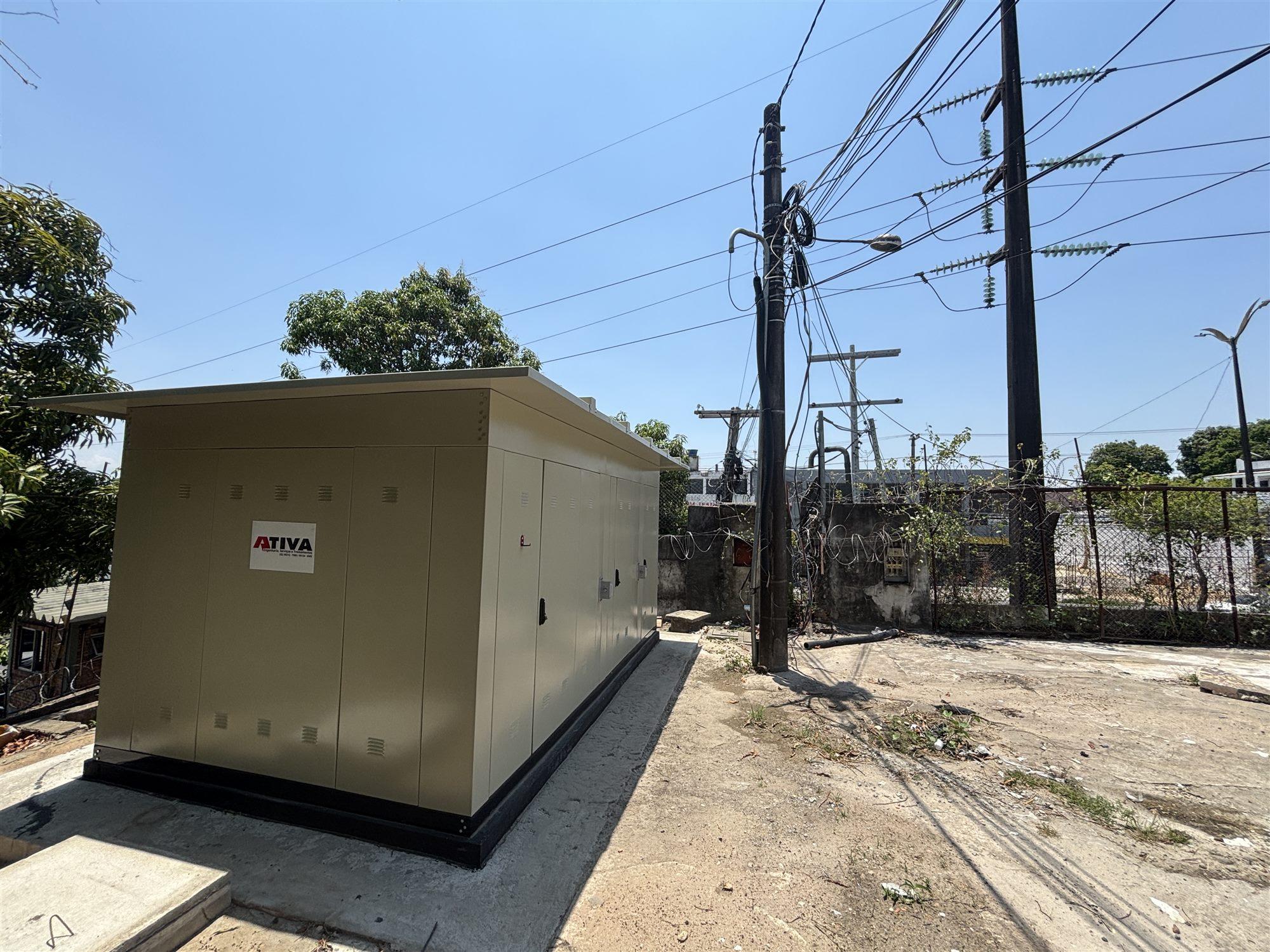

Cabine instalada
Linha de cabines
Modelos
Todos os modelos podem ter a configuração de módulos ajustada à necessidade do cliente e à norma da concessionária.
CB-EMP
Entrada, medição e proteção
Transformador instalado fora da cabine. Indicada para mais de um transformador.
Dimensões aproximadas (C × P × A): 2.960 × 1.400 × 2.300 mm
CB-EMPC
Entrada, medição e proteção — compacta
Para locais com espaço reduzido, como lojas, clínicas e terrenos urbanos.
Dimensões aproximadas (C × P × A): 1.850 × 1.400 × 2.300 mm
CB-EP
Entrada, seccionamento e proteção
Quando a medição de faturamento é feita em outro ponto ou para proteção de ramais.
Dimensões aproximadas (C × P × A): 1.960 × 1.400 × 2.300 mm
Dados gerais
Informações técnicas
| Classe de tensão | 15 kV |
|---|---|
| Tensão nominal de operação | 13,8 kV |
| Frequência | 60 Hz |
| Corrente nominal (MT) | 200 A (outras sob consulta) |
| Curto-circuito suportável | 12,5 kA |
| Nível básico de isolamento (NBI) | 95 kV |
| Grau de proteção | IP-54 |
| Invólucro | Aço galvanizado, tratamento anticorrosivo e pintura a pó |
| Barramentos | Cobre eletrolítico |
| Instalação | Externa (ao tempo), entrada e saída de cabos inferior |
| Normas de referência | ABNT NBR 14039 · ABNT NBR IEC 62271-200 · norma da concessionária |
Dimensões e dados aproximados. Os valores finais de cada cabine constam no projeto e na proposta técnica.
Como solicitar
Do questionário à energização
- 1
Questionário técnico
Você informa os dados da instalação e a potência da subestação.
- 2
Análise e visita
Avaliamos a carga, o local de instalação e as exigências da concessionária.
- 3
Proposta
Enviamos a configuração da cabine, o escopo, o prazo e o valor.
- 4
Fabricação e entrega
Projeto, fabricação, instalação e acompanhamento até a energização.
Solicite o questionário técnico e receba sua proposta
Conte o que você precisa. Respondemos com agilidade.
